DIY Gorkanaut w wersji "zrób to sam"

Post autor: myszopek » 16 lut 2017, 21:53

Od kilku dni dłubię przy orkowym modelu. Wybrałem gorkanauta, bo fajnie wygląda a przy tym jest duży i ma dość prostą konstrukcję. Jest więc szansa, że uda mi się dociągnąć projekt do końca.
Materiały to głównie arkusze polistyrenu, o grubości od 0,5 do 3 mm, plus polistyrenowe wałki, kątowniki itp. Chcę też użyć kilku elementów gotowych (odpad modelarski).
Narzędzia standardowe.
Trochę trudno będzie pokazać postęp roboty, bo pracuję dość chaotycznie: tzn. dłubię przy kilku elementach równocześnie, często jest tak że dokleję jakiś drobiazg, odkładam do wyschnięcia i przez kilka dni do tego nie wracam.
Ale od czasu do czasu będę wrzucał nowe foty.

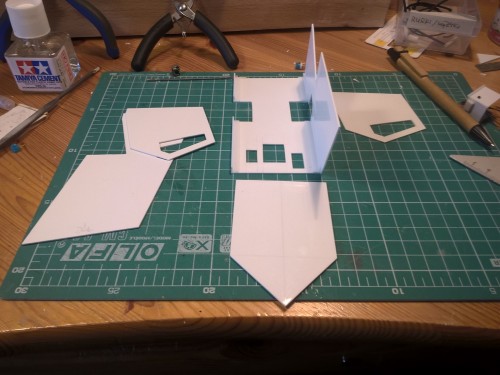

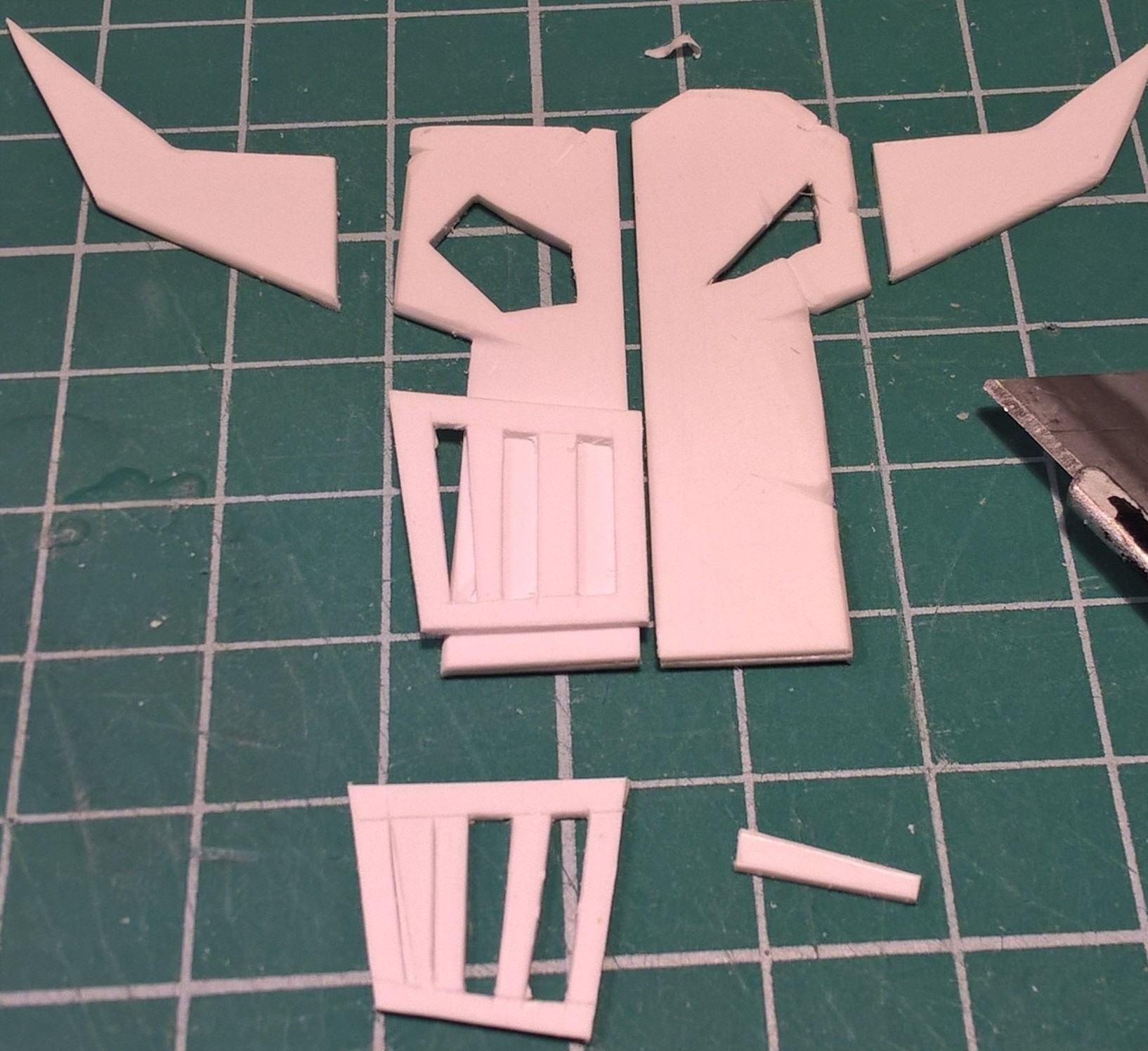

Zacząłem od korpusu. Na początek powstał prosty szkielet, który później będę wzbogacał o detale:

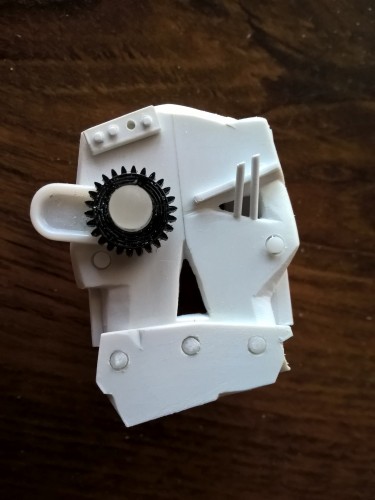

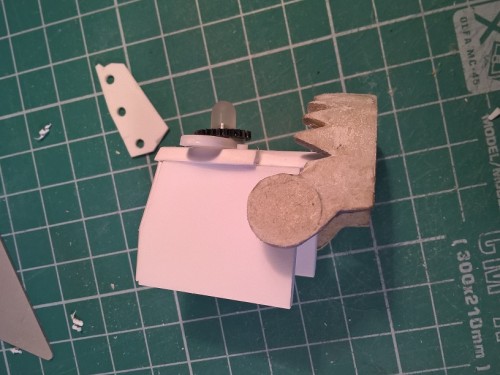

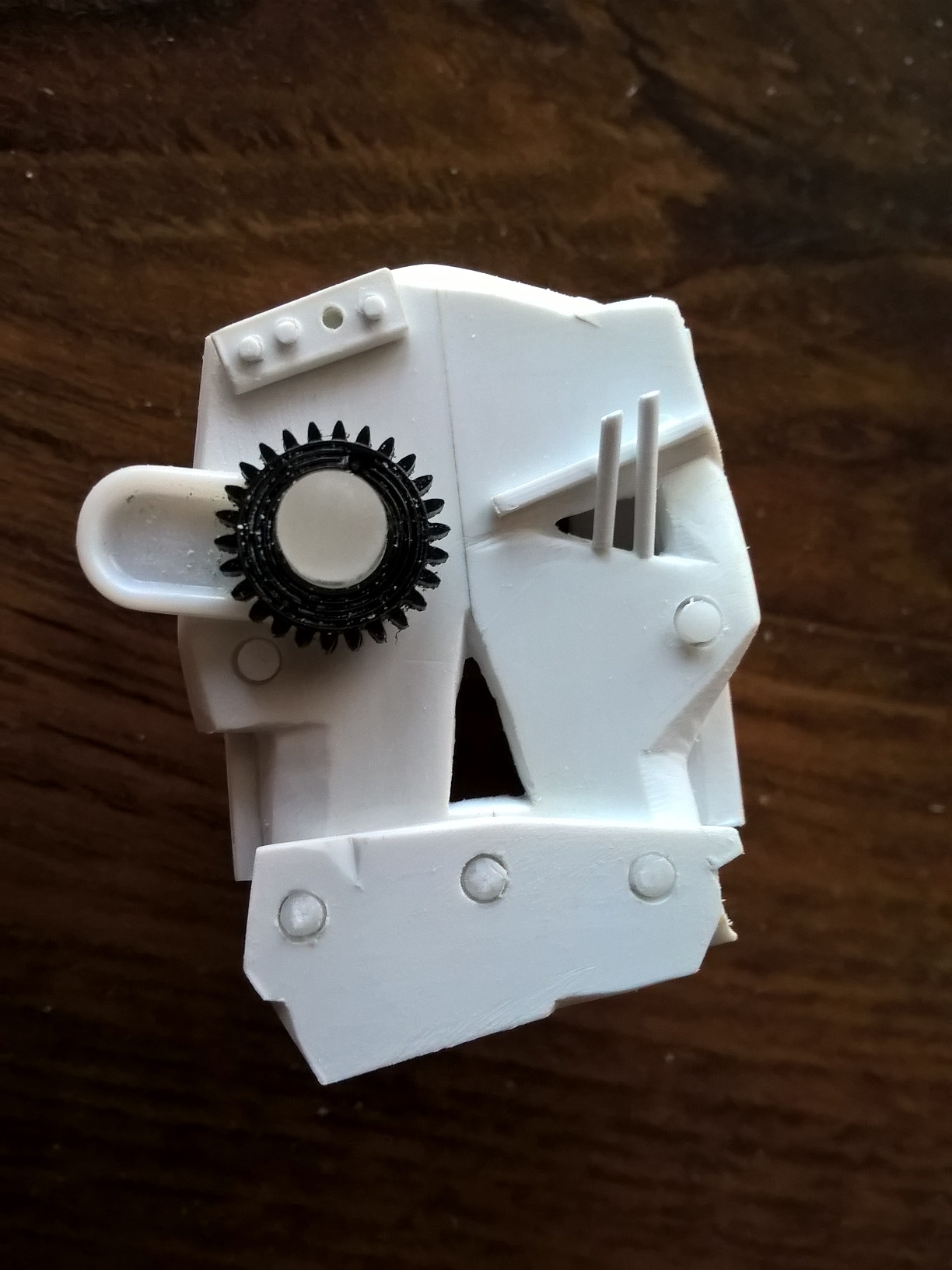

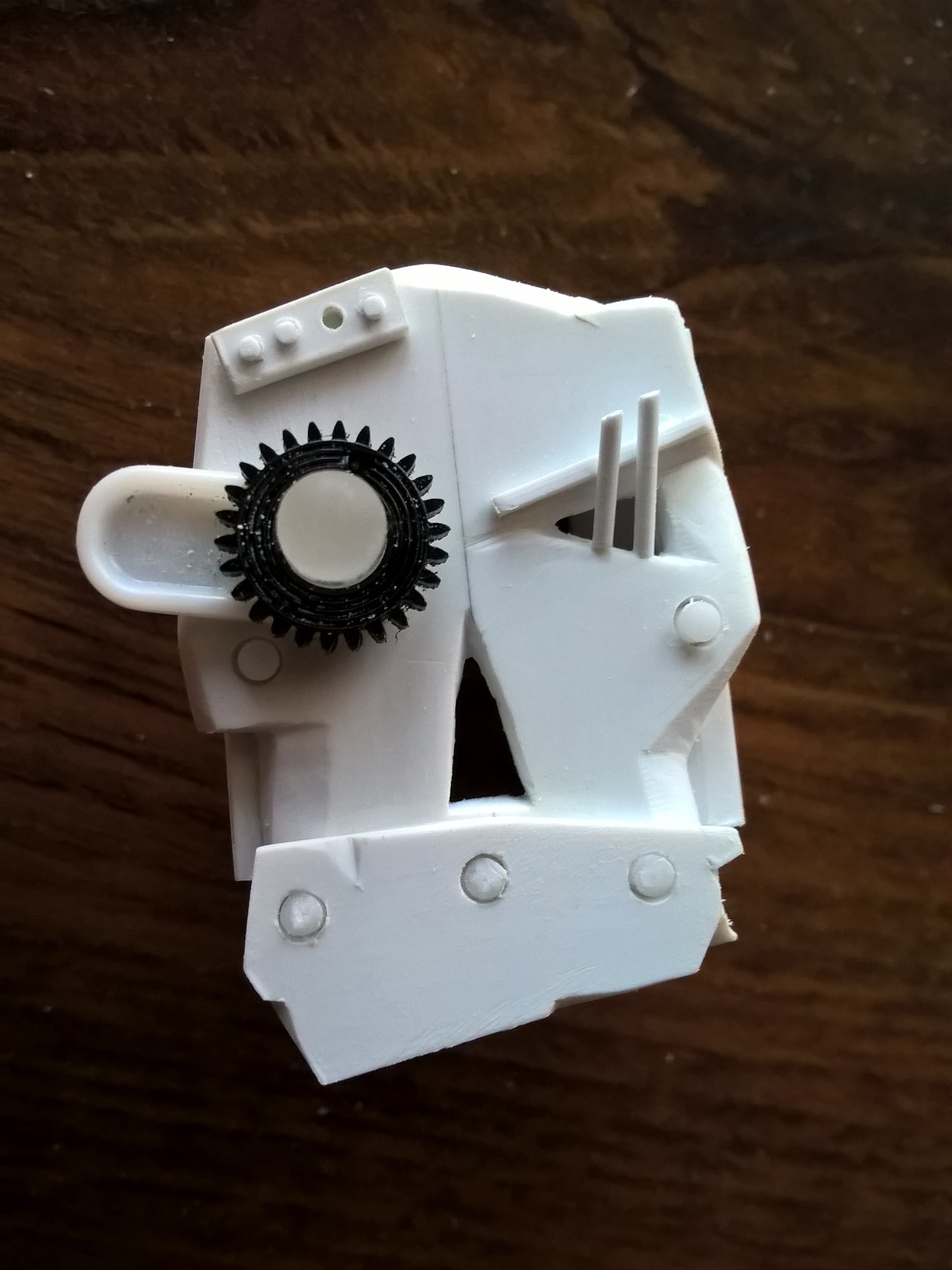

Zrobiłem też głowę, a przynajmniej większą część:

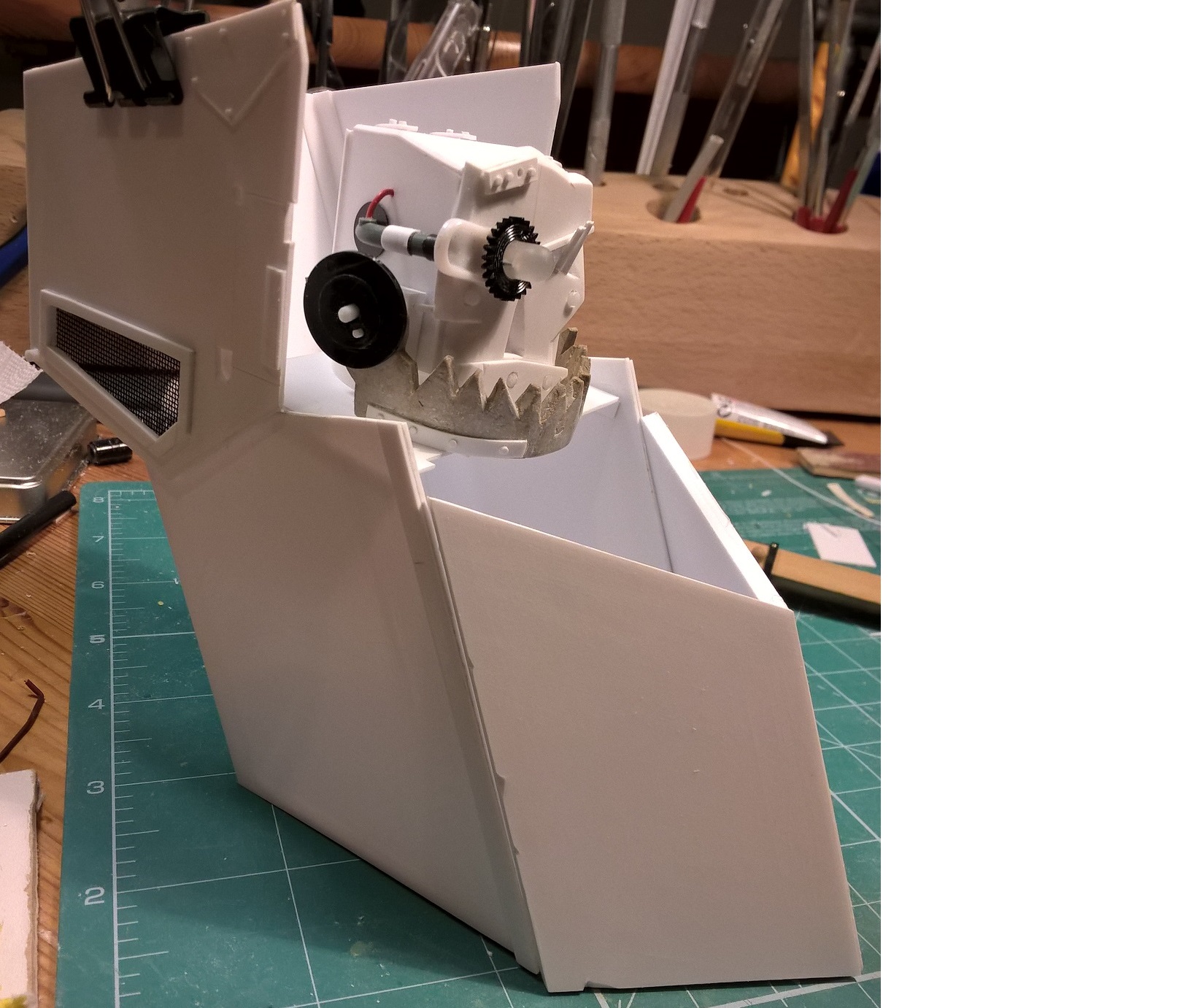

Korpus po przymiarce "na sucho":
Zrobiłem też już część "dupy". Nie wiem jak nazywa się ten element ale będą z niego wychodziły nogi, więc "dupa" dobrze oddaje sens :D

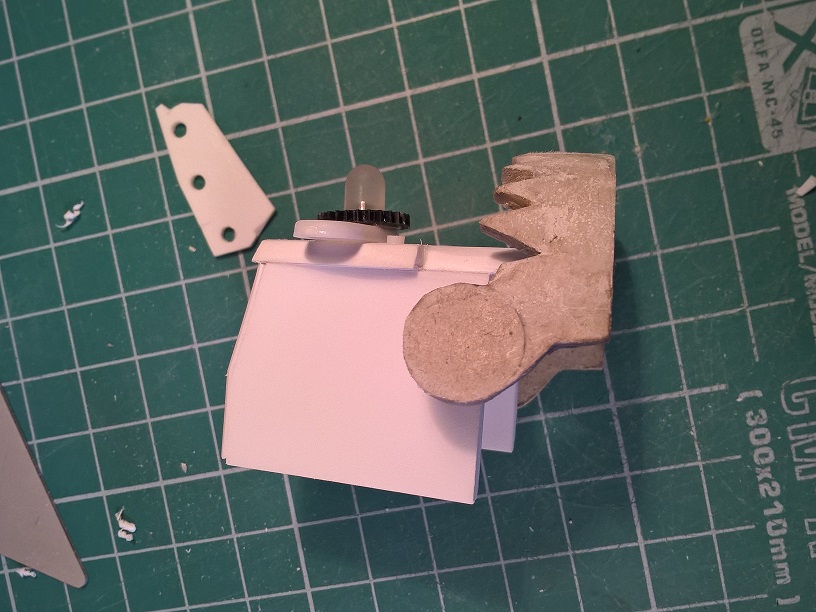

Zacząłem też dziubanie szczęki. Tu mam zagwozdkę, bo plastik o tej grubości jest mało plastyczny, i przy wygięciu w ostry łuk się łamie. Kombinuję z tekturą i szpachlą. Zobaczę jak to będzie wyglądało po nałożeniu podkładu.
Ostatnio zmieniony 12 cze 2017, 10:59 przez myszopek, łącznie zmieniany 1 raz.

Awatar użytkownika
rambo
Posty: 249
Rejestracja: 08 gru 2015, 17:00
Lokalizacja: Olsztyn
Gram w: Bolt Action, AoS, 1p40K, WH40k Blood Bowl, Infinity

Re: Gorkanaut w wersji "zrób to sam"

Post autor: rambo » 16 lut 2017, 22:45

Nie mogę się doczekać kolejnych updateów :-D

myszopek
Posty: 90
Rejestracja: 09 lut 2017, 9:44
Gram w: Gry

Re: Gorkanaut w wersji "zrób to sam"

Post autor: myszopek » 17 lut 2017, 20:57

"Dupa" w zasadzie skończona. Dojdą tylko mocowania do nóg ale to w swoim czasie.

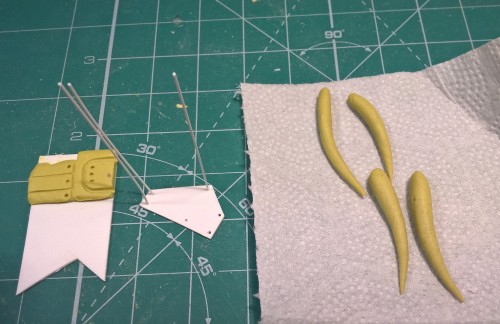

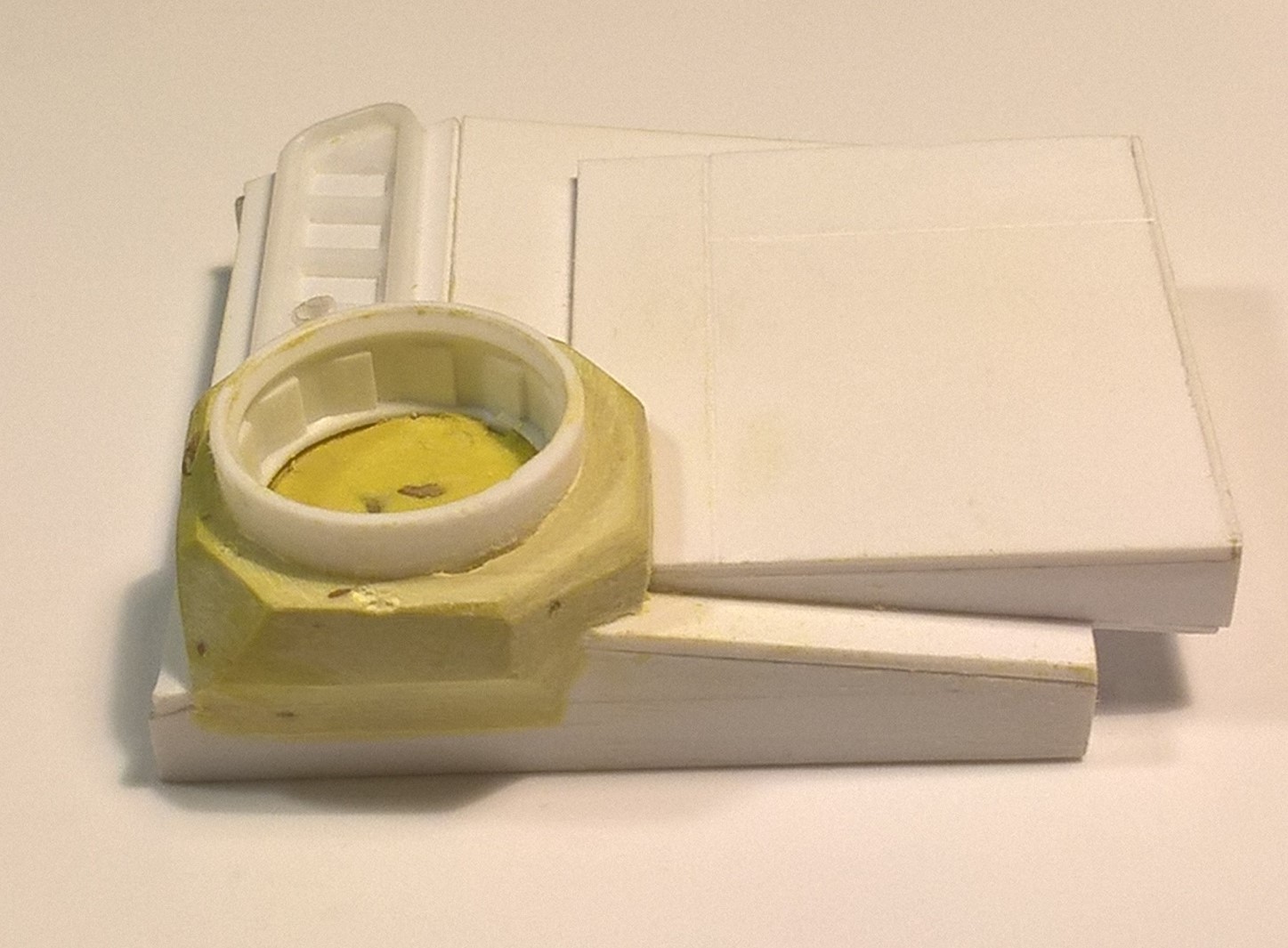

Jest już część "dachu", czy jak zwał. Żółty element to właz, w którym w oryginale siedzi ork. Zrobiłem to z milliputa. Niestety, masa jest dość stara, i plastyczna już tylko z nazwy. Plus szyjka jakieś plastikowej butelki, a z tyłu kawałek mieszadełka do kawy z Orlenu. Te mieszadełka to dobry bajer, bo są z polistyrenu, czyli tworzywa, z którego wykonana jest większość modeli. Można kleić zwykłym klejem modelarskim. Fajny ceownik, do wykorzystania jako wzmocnienie, wręgi itp.
Jak robiłem właz, zostało mi trochę masy, więc ukulałem jakiś pierdół, i kły, które w oryginale wystają z kilku miejsc konstrukcji. Później wyszlifuję to "na ostro" i dodam obsadkę (w poprzednich modelach wykorzystywałem do tego złączki termokurczliwe). W środku - kawałek pancerza podczas "nitowania".

myszopek
Posty: 90
Rejestracja: 09 lut 2017, 9:44
Gram w: Gry

Re: Gorkanaut w wersji "zrób to sam"

Post autor: myszopek » 18 lut 2017, 21:32

Dziubaniny ciąg dalszy.

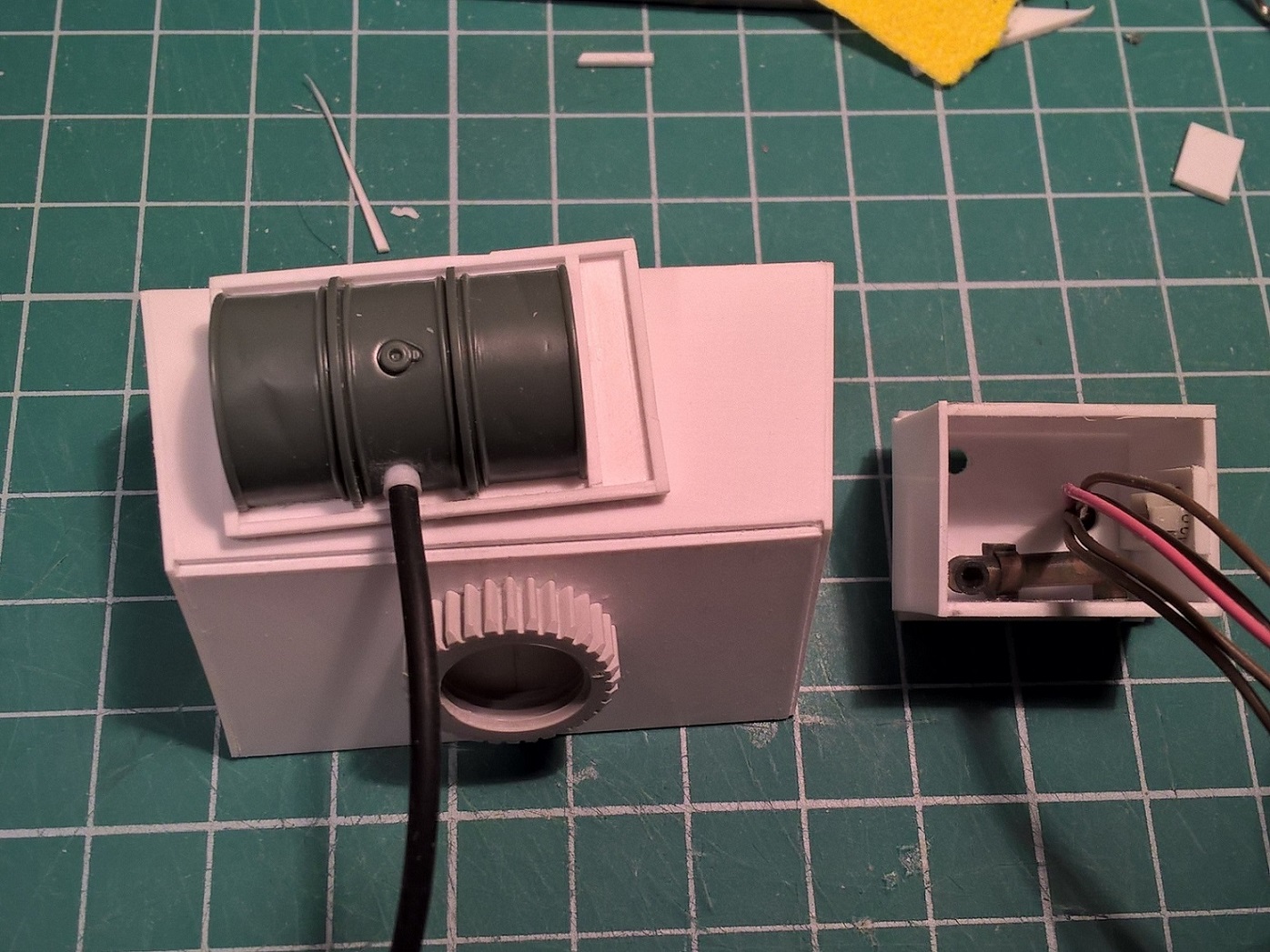

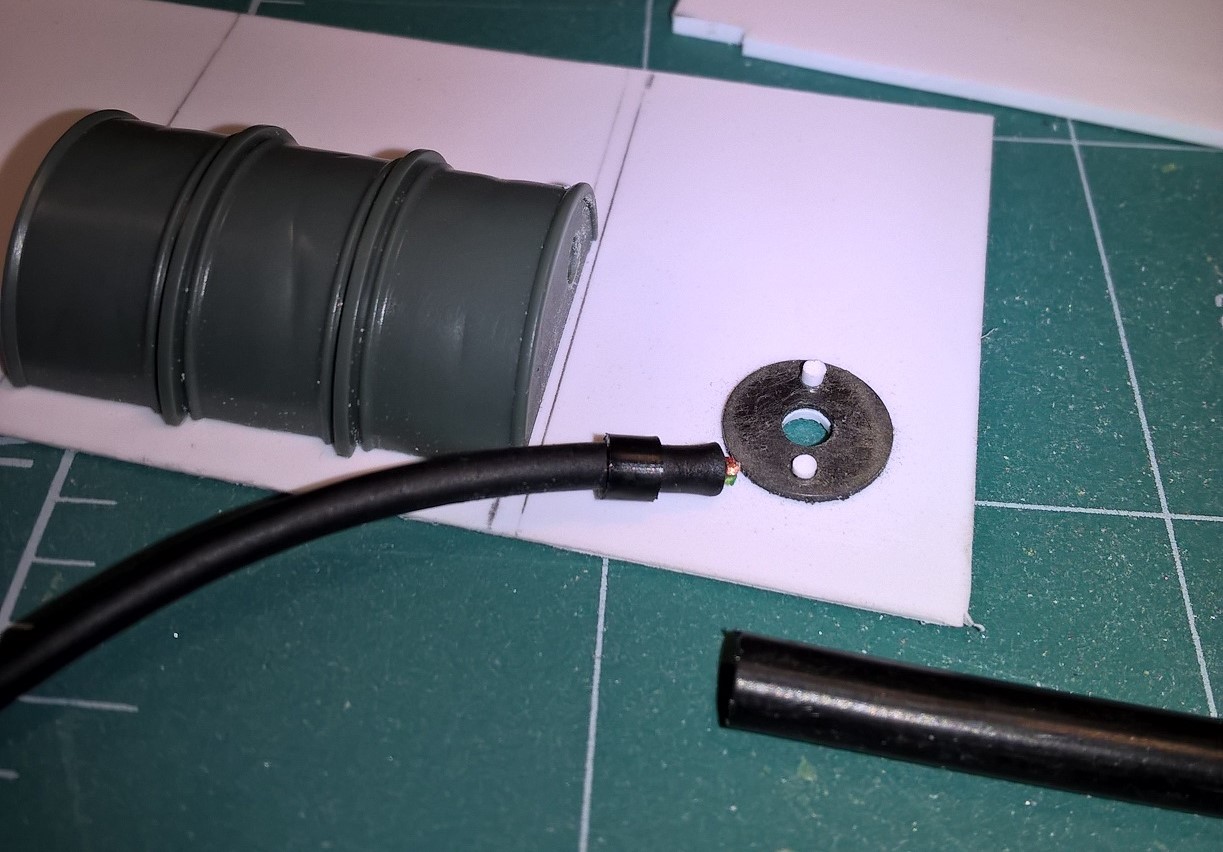

Zdjęcie okazuje, jak robię węże i rury. Przewód bądź drut o odpowiedniej grubości (staram się używać średnic, do których mam wiertła), przycinam na równo, po czym nasuwam pierścień z łączki termokurczliwej (takiej do zabezpieczania lutowanych przewodów). Staram się żeby była kilka milimetrów od końca - ten wystający koniec kabla działa potem jak pin. Na zdjęciu izolacja przewodu trochę spuchła ale to mały kłopot.

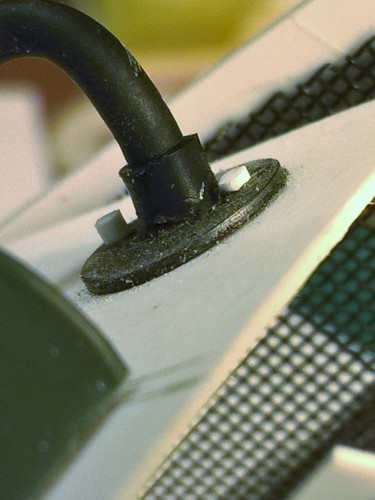

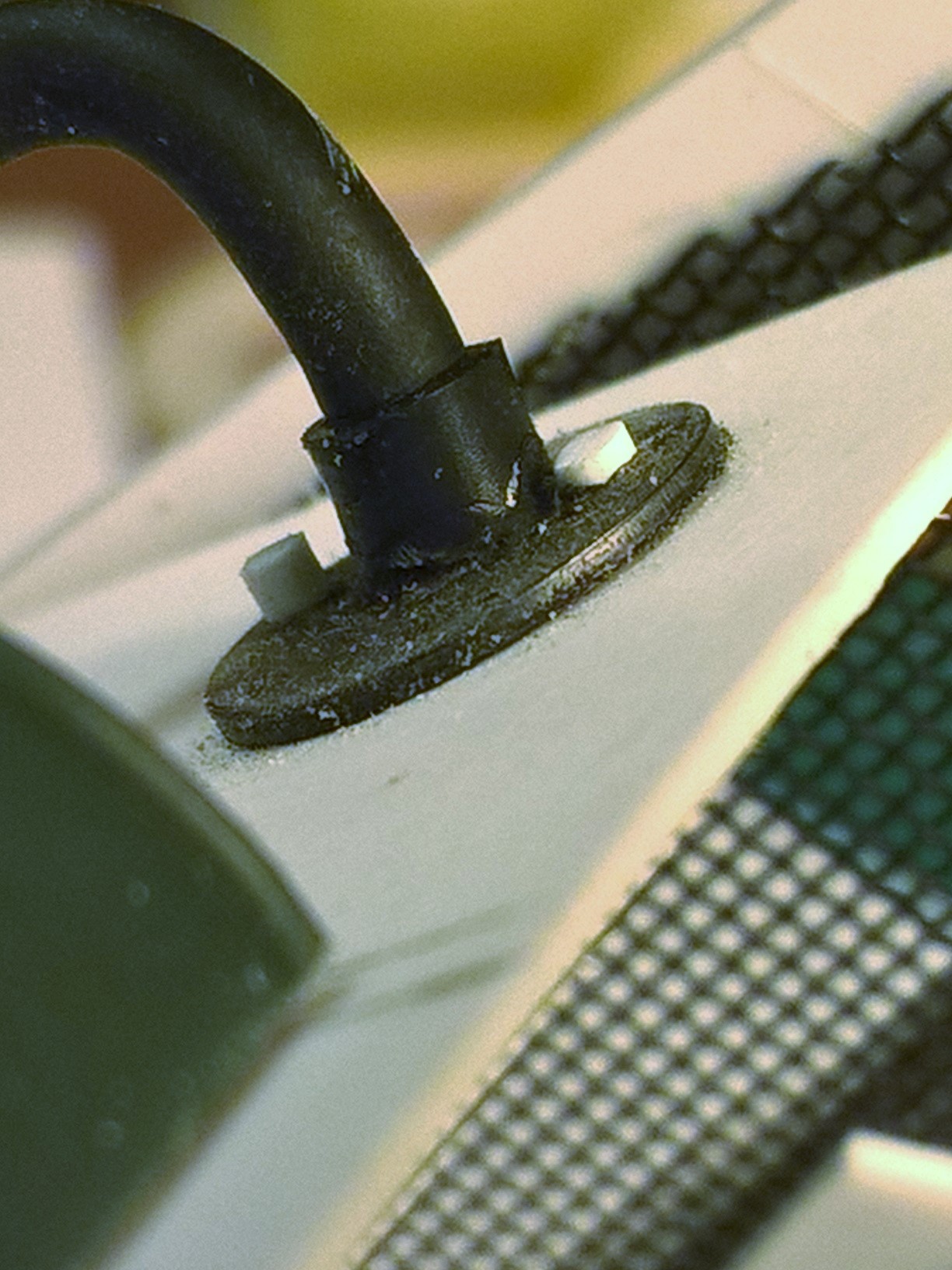

A tu już gotowy element, po osadzeniu w otworze:

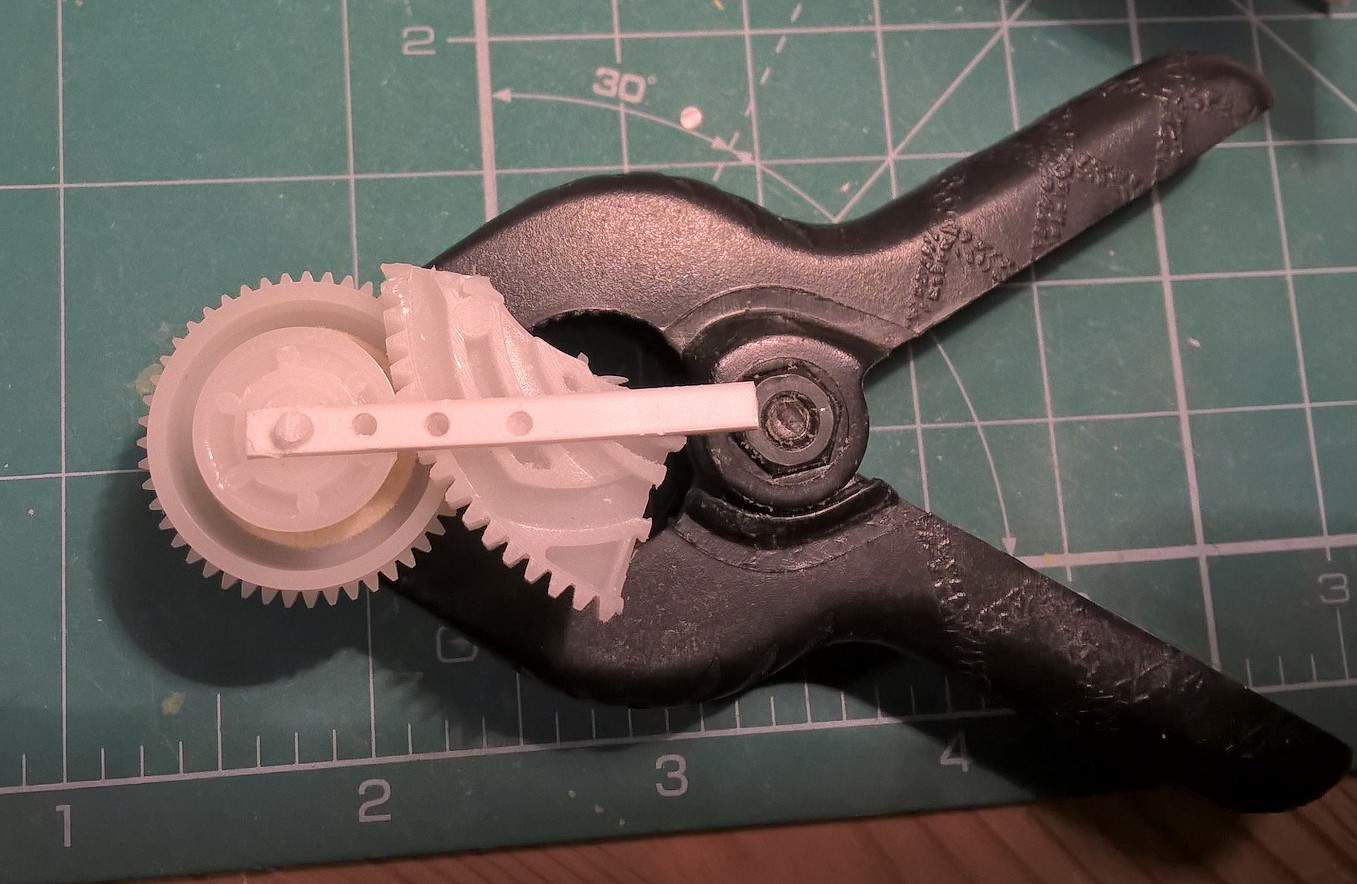

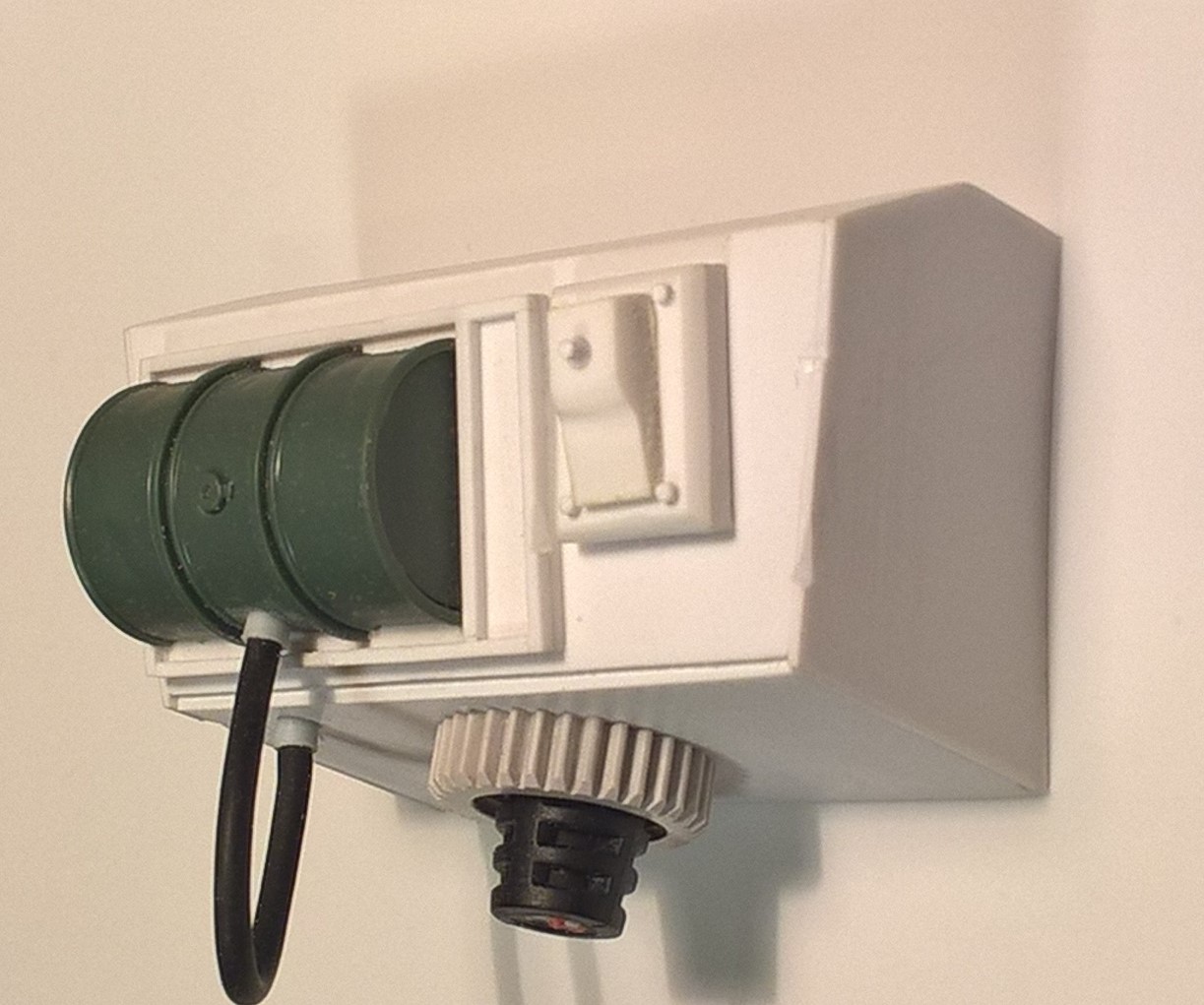

Zrobiłem też "silnik". Normalnie nie bawię się w robienie wnętrz w modelach ale ten akurat będzie miał siatki z boku, i wujowo by wyglądało, gdyby za siatkami zamiast silnika był pusty skład na miotły :lol: Zębatki są z rozmontowanej kamery VHS. Ta połamana wygląda nie najlepiej ale była za duża żeby wcisnąć w całości, poza tym to bez sensu, skoro i tak widać tylko fragment.

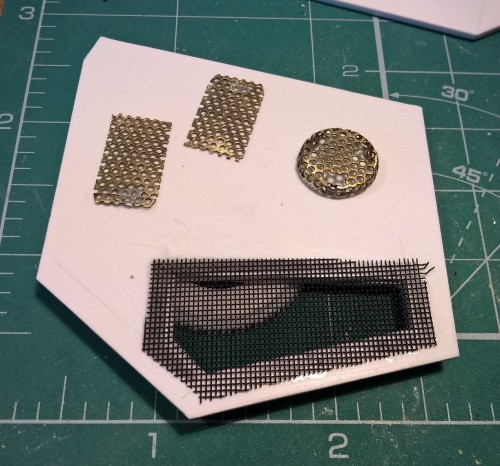

Same siatki na pokrywach silnika wyglądają tak (od wewnątrz, dlatego nie bawiłem się w precyzyjne klejenie):
Miedziane blaszki widoczne na focie to też dynksik z kamery. Chyba osłona mikrofonu. Będą robiły za osłonę otworów w przedziale desantowym. A ta okrągła pójdzie na tylną pokrywę silnika, w miejsce gdzie oryginalnie jest wirnik wentylatora. Nie mam nic, co mogłoby udawać ten wirnik, a proby zrobienia od podstaw zawiodły :)

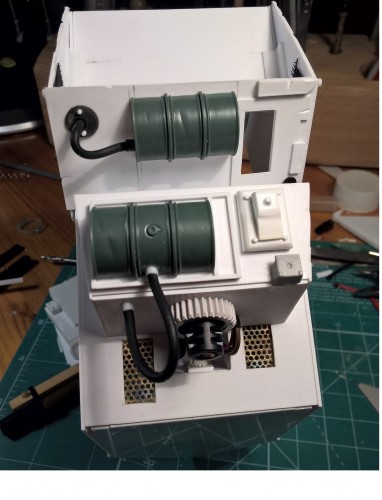

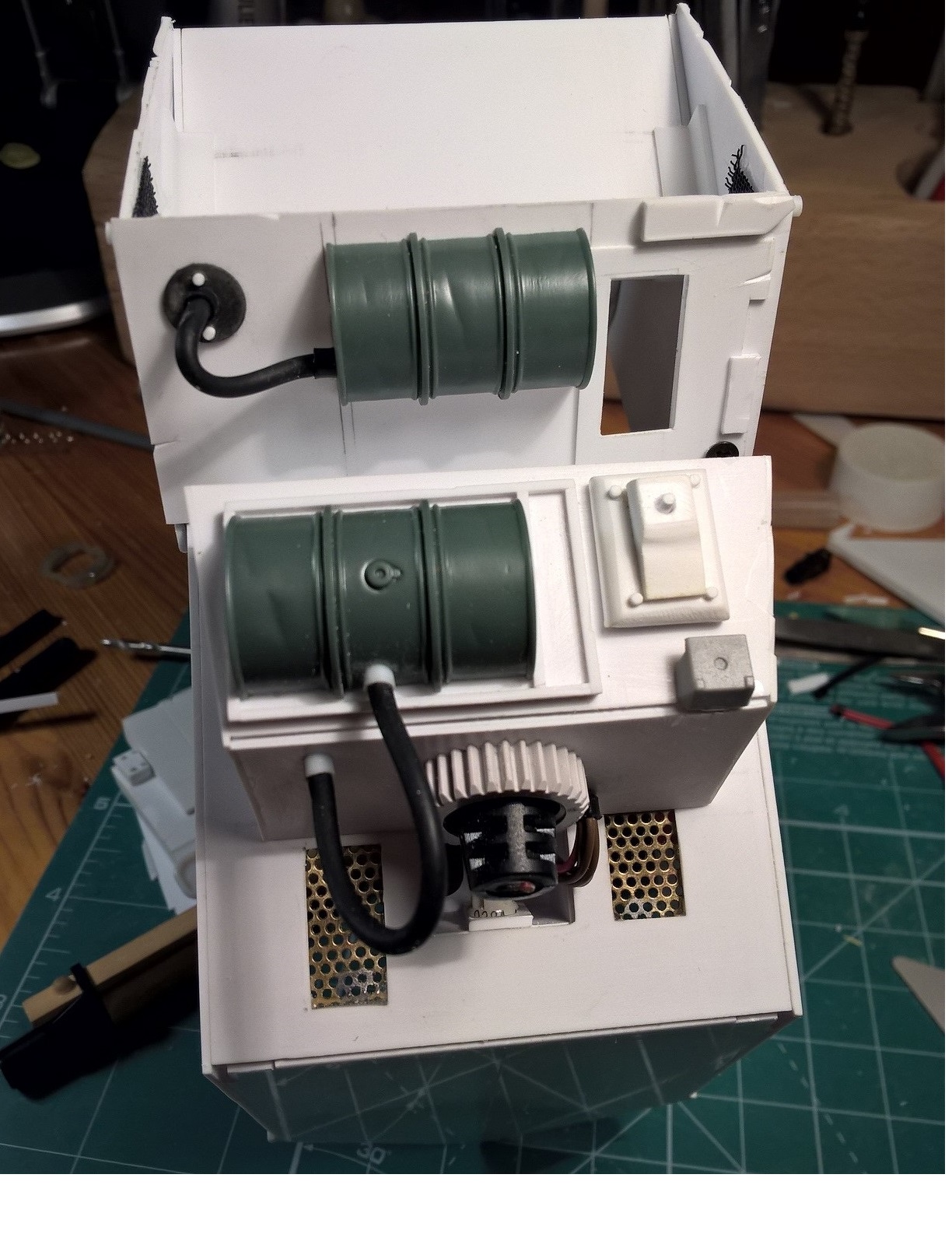

Tu fota poglądowa siatek i "silnika" (ledwo go widać ale jednak):

Awatar użytkownika
Zoopa003
Posty: 52
Rejestracja: 13 sty 2016, 14:42
Lokalizacja: Olsztyn
Gram w: Warhammer 40

Re: Gorkanaut w wersji "zrób to sam"

Post autor: Zoopa003 » 19 lut 2017, 18:14

Ej ale tu coś fajnego się robi;)

Awatar użytkownika
Frodek
Posty: 341
Rejestracja: 28 lip 2015, 14:42
Gram w: AoS

Re: Gorkanaut w wersji "zrób to sam"

Post autor: Frodek » 22 lut 2017, 20:28

Jak założysz fanpejdż to obiecuję że polubię jako pierwszy :D
Fides pro fide

myszopek
Posty: 90
Rejestracja: 09 lut 2017, 9:44
Gram w: Gry

Re: Gorkanaut w wersji "zrób to sam"

Post autor: myszopek » 22 lut 2017, 20:37

Im dalej w las, tym więcej drzew. Im dalej w gorkanauta, tym więcej problemów i tym bardziej tempo pracy spada. I chęć do pracy też :D

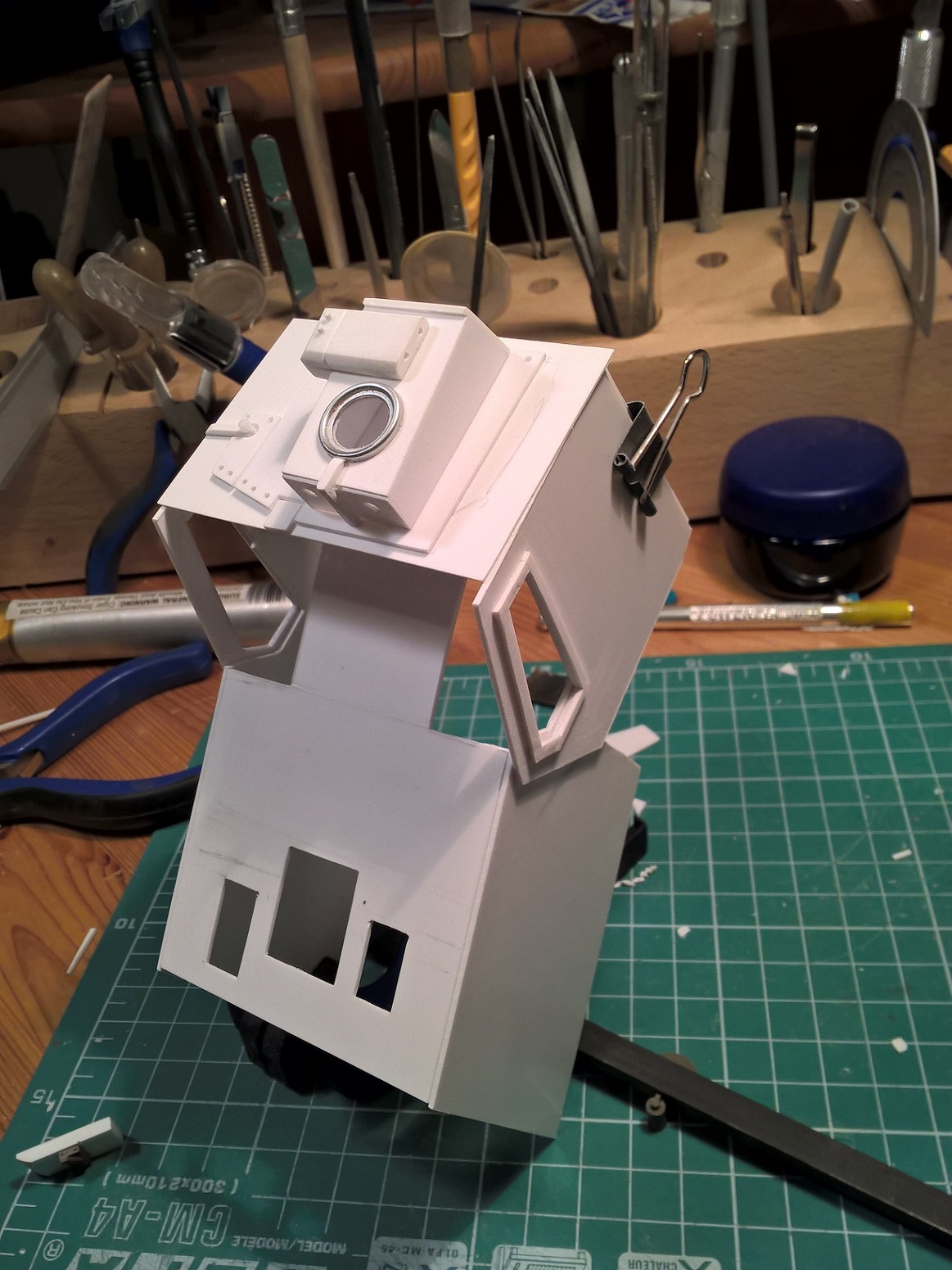

Powoli zaczynam składać do kupy to to zrobiłem do tej pory. Tylna część kadłuba po sklejeniu:

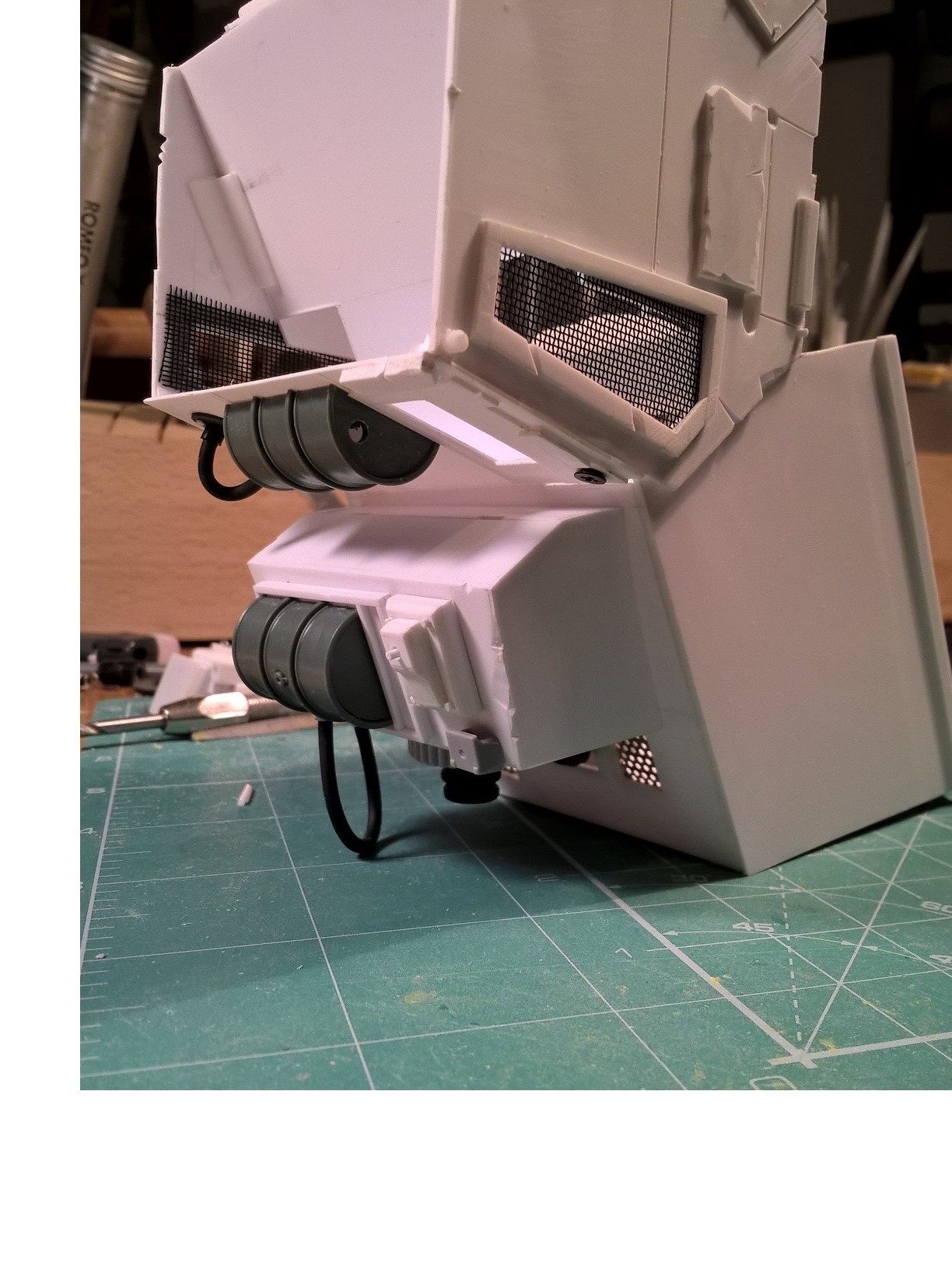

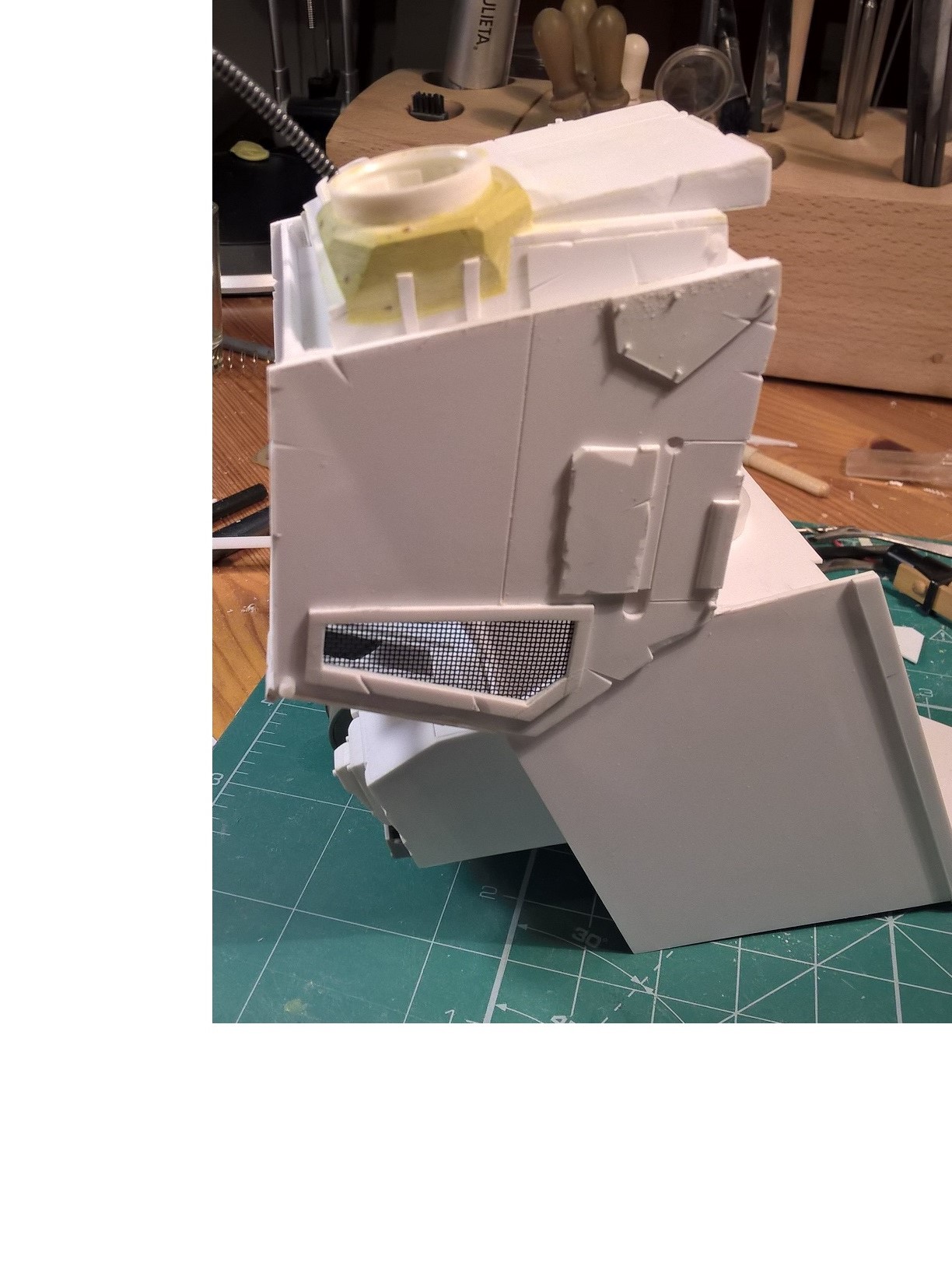

A tak wygląda górna część z boku (dach na razie wklejony na próbę patafixem):
Głowa w zasadzie gotowa do złożenia i zamontowania ale najpierw muszę pomalować o osadzić silniki, a nie mam melodii do farb chwilowo.

myszopek
Posty: 90
Rejestracja: 09 lut 2017, 9:44
Gram w: Gry

Re: Gorkanaut w wersji "zrób to sam"

Post autor: myszopek » 26 lut 2017, 14:04

Kolejny update.

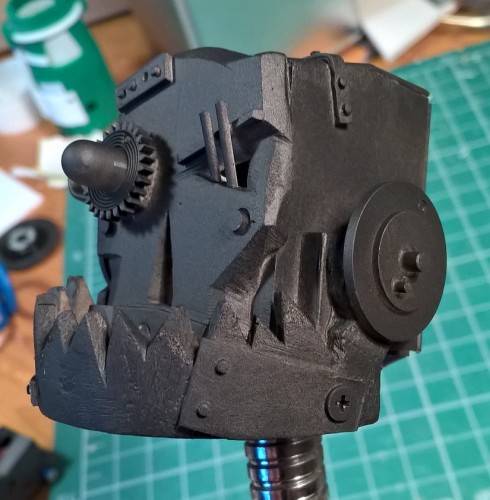

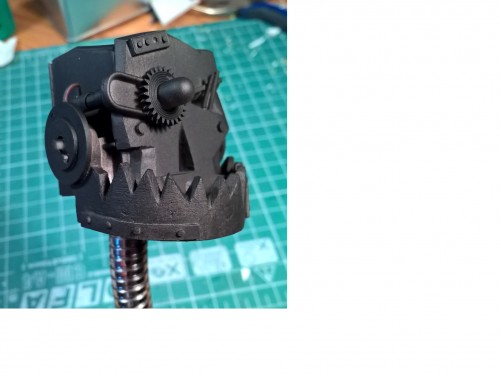

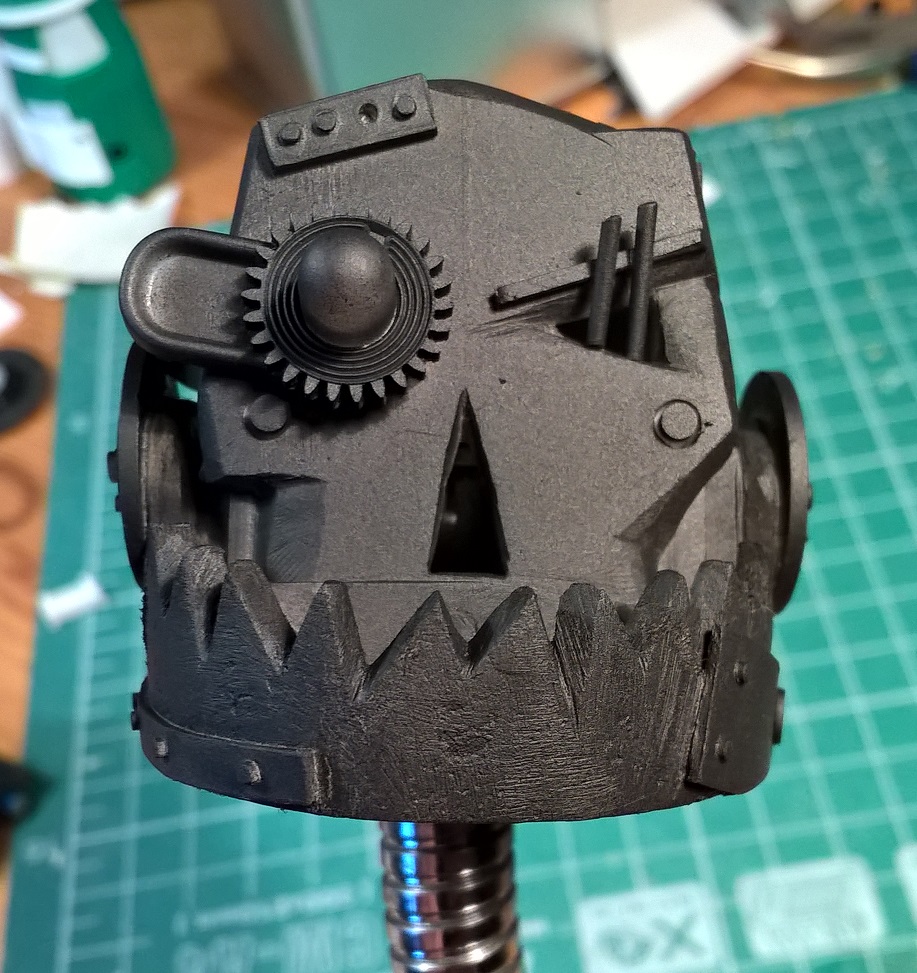

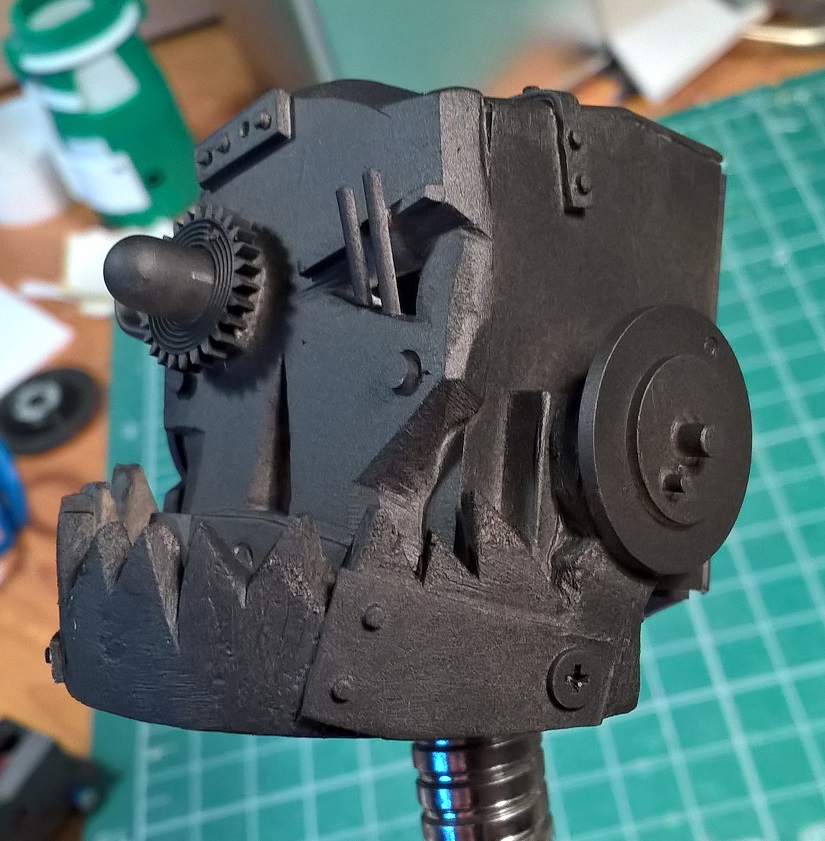

Uznałem, że czas oficjalnie zakończyć prace nad głową. Żeby mnie nie korciło dodać albo przerobić coś jeszcze, pomalowałem podkładem.

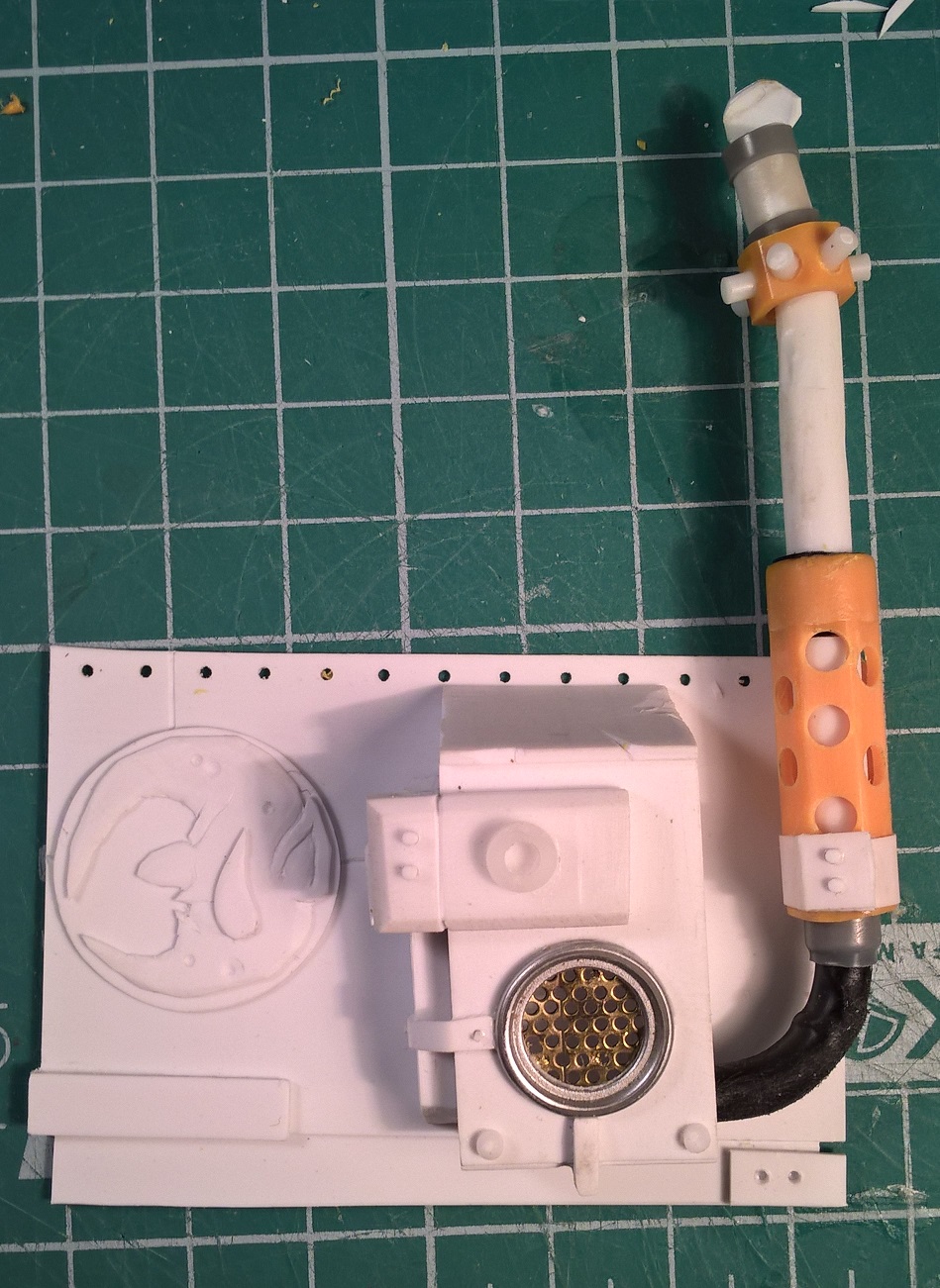

Wydziubałem wydech. Wnikliwy obserwator wypatrzy w nim kawałek długopisu BIC ;)

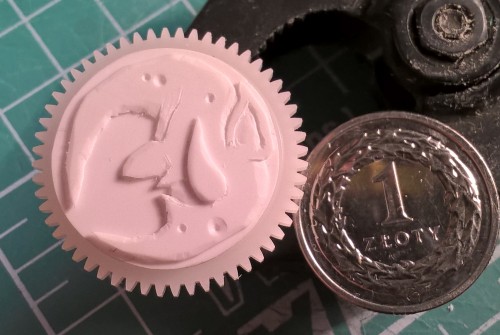

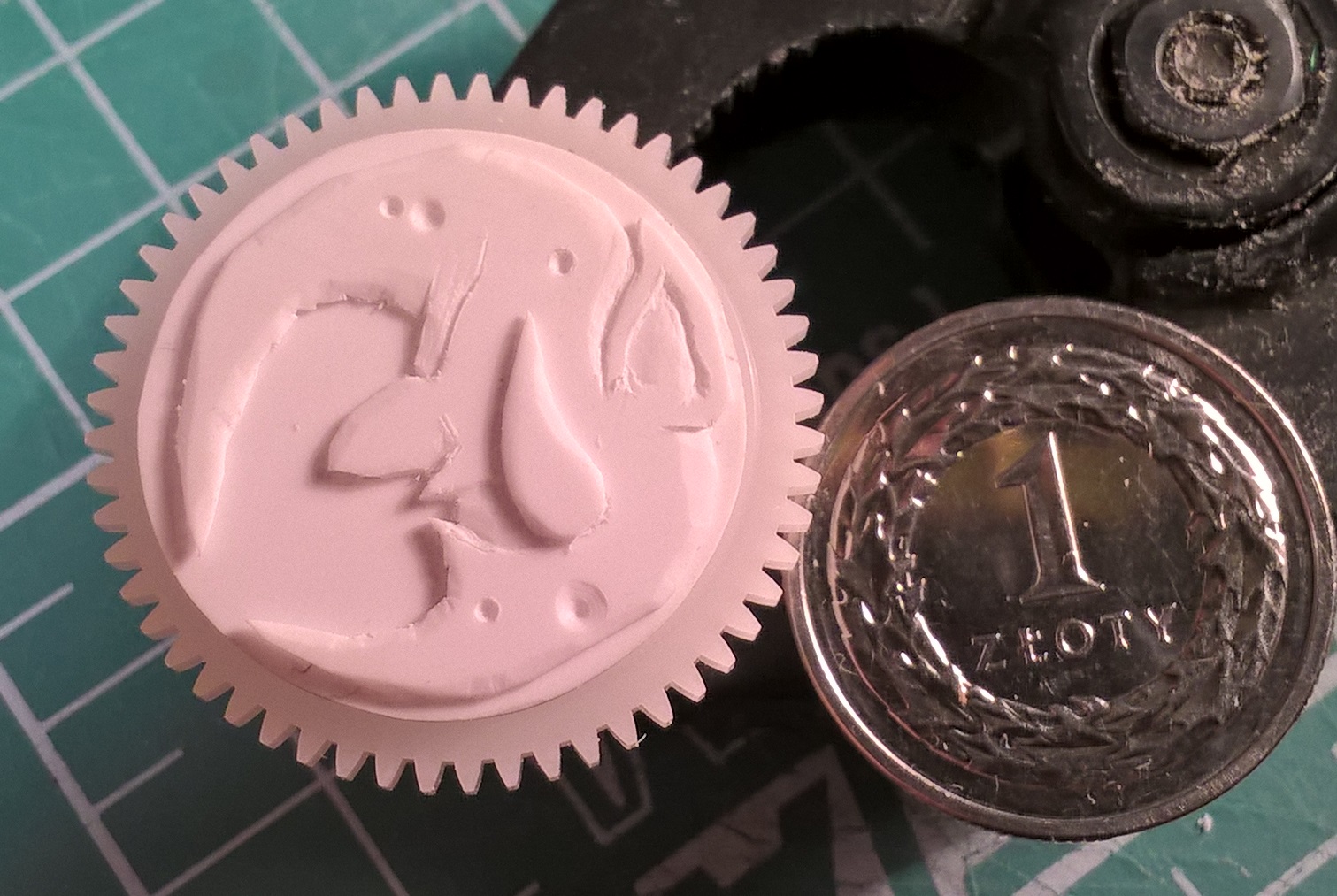

Z arkusza 1 mm wydłubałem nożykiem logo klanu bad moons. Pójdzie na tylną górną klapę silnika [jak na zdjęciu wydechu] albo na banner, jeszcze nie zdecydowałem

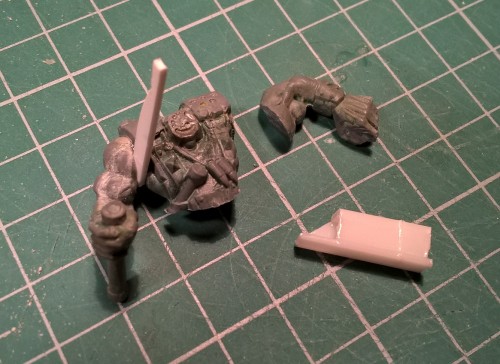

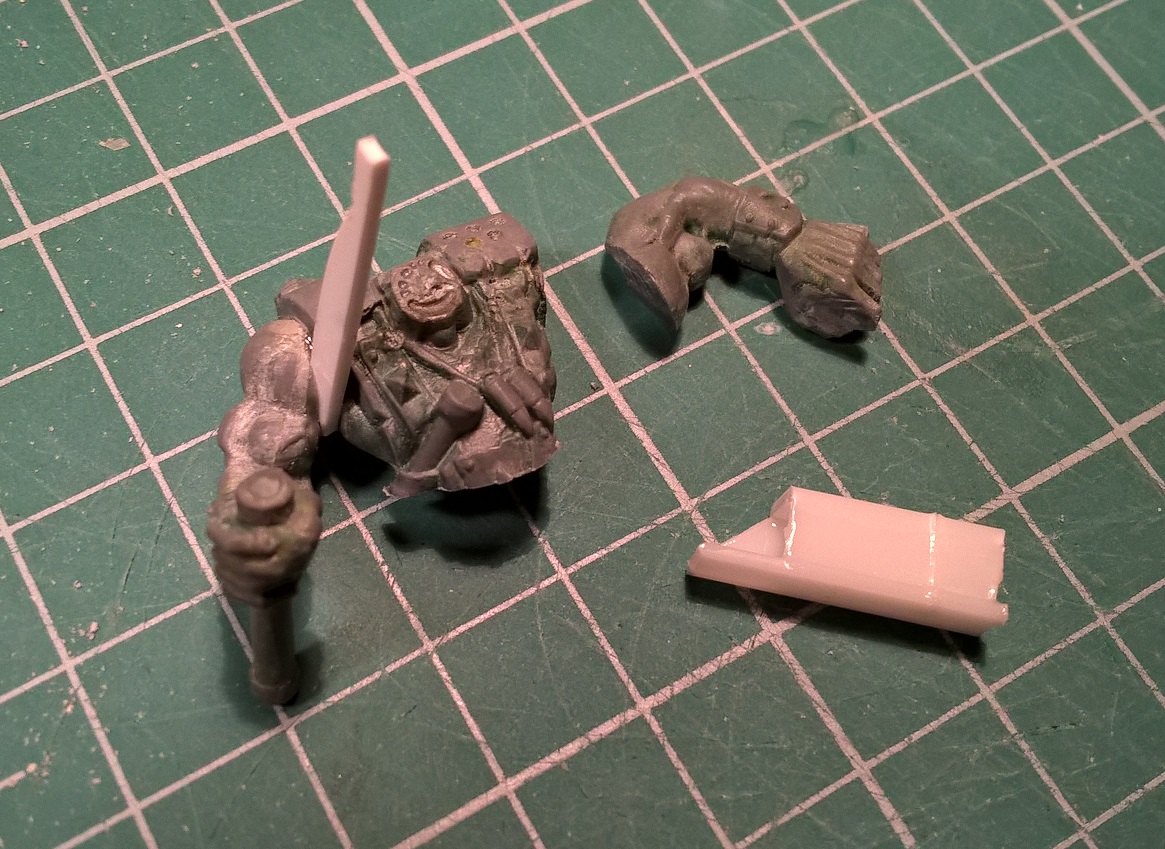

Zacząłem też pracę nad załogą (Marek, dzięki za figurki ). Koleś, który będzie wystawał z włazu został przecięty na pół. Musiałem też odciąć i raz jeszcze przykleić rękę (biały plastik pod pachą pozwolił umieścić ją pod odpowiednim kątem). Obok leży coś, co będzie młotem dla tego kolesia.

Awatar użytkownika
Pilliquetzal
Posty: 212
Rejestracja: 10 gru 2015, 23:31
Gram w: AoS, Hinterlands, Mordheim, Necromunda, KoW

Re: Gorkanaut w wersji "zrób to sam"

Post autor: Pilliquetzal » 26 lut 2017, 20:02

Aj waj aj waj! Kamracie Myszopek, czy przypadkiem dziubałeś ten symbol w plasticardzie 1mm, takiej jak karty bankomatowe czy startety z numerami? Bo mi się zapasy kart różnych, zbieranych zewsząd, kończą, a materiał jest przydatny i radbym poznał jego źródła! Poza tym, by nie wyszło, że piszę, jak mam interes, to robota super; śledzę milcząco postępy i czekam na efekty końcowe!
Support Undeath and report all Sigmarites to your local Mortarch

myszopek
Posty: 90
Rejestracja: 09 lut 2017, 9:44
Gram w: Gry

Re: Gorkanaut w wersji "zrób to sam"

Post autor: myszopek » 26 lut 2017, 20:57

Nie. Karty o których piszesz często są pokryte warstwą folii z nadrukiem, co upierdliwia korzystanie z nich. Trzeba to kleić superglutem albo klejami epoksydowymi.
To, z czego dłubałem to polistyren HIPS. Ten sam materiał, co w modelach. Klei się tym samym klejem, co jest mega wygodne. Kupuję na allegro. Są w grubości od 0,5 do 3 mm. Arkusz A4 o grubości 1mm kosztuje chyba 2 zł, czy trochę więcej. Wysyłka trochę podraża, dlatego warto zamawiać w kilka osób. Ja będę zamawiać gdzieś za dwa tygodnie. Jak jesteś zainteresowany - daj znać.
Edit:
A jak już piszę, to dorzucę fotkę najnowszych wypocin, też wycinanka z arkusza: czacha, która będzie na drzwiach przedziału desantowego.
